Plans et schémas

Sur cette page, il y a les plans et liens des grands épisodes qui nécessitent des informations supplémentaires. Les chapitres sont classés par ordre d'arrivée. Donc juste en-dessous le plus récent.

Voici la liste des plans disponibles sur cette page.S'il manque quelque chose, n'hésitez pas à demander sur "aventure.eolienne@gmail.com"
10- Partie 1,2,3,4,5 programme arduino pour optimiser l'autotoconsomation photovoltaique #5
9-Partie 1,2,3,4,5 du programme Arduino sur l'autoconsommation
8- quelques articles qui sont sortit des commentaires sur le vélo électrique solaire.
7-nouveaux plans du poêle dragon 2018

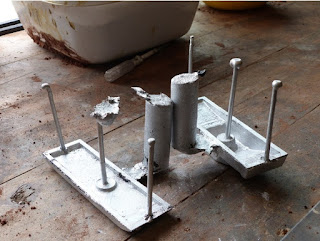

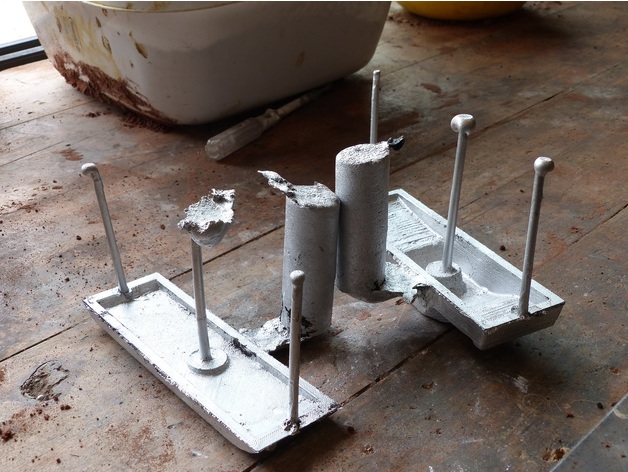

6- Petite voiture à imprimer et copier en aluminium
5- Plans de la charrette à vélo et fixation selle
4- La base de l'autonomie électrique pour 50€ (panneau solaire et autre partie électronique)
3- Plans du poele dragon (rocket stove) de l'épisode 14-16-17-18, et retour d'expérience
2- Plans de l'éolienne prêts à imprimer en 3D
1-Fiche pédagogique pour fonderie à l'école primaire:


10-  programme arduino pour optimiser l'autotoconsomation photovoltaique #5


//--------PROGRAMME POUR OPTIMISER AUTOTONSOMMATION PHOTOVOLTAIQUE---version  qu'une sonde de température avril 2019-----------
//---1ere partie c'est la  mesure des valeurs Volt_1 et Ampere_1---------------------------------------------------
//---2eme partie, Calculer les watts instantanés,les wattheures cumulés, les kWh et envoyer les valeurs sur un écran LCD
//---3eme partie, Gerer le servo moteur --------------------------------------------------------------------------
//---4eme Partie, Pour 2 autres pinces amperemetriques------------------------------------------------------------
//---5eme partie, gestion de differents affichages avec bouton poussoir sur un meme ecran LCD 2 lignes ---------------
//---6eme partie , remplace la partie 3 du servo moteur
//-- 7eme partie mesure et affichage de la température

#include "EmonLib.h"             // 1 Pour inclure la librairie "EmonLib.h", aller dans le menu "croquis" puis "inclure une bibliothèque"
                                 // 1 puis "gérer les bibliothèques ". Une fois la librairie trouvée, appuyer sur "More info" puis " Installer"
EnergyMonitor emon1;             // 1 Creer une instance qui s'appelle emon1 (on s'en servira si on veut installer plusieurs pinces ampèremétriques)
EnergyMonitor emon2;             // 4 Idem que dessus pour une deuxième pince amperemetrique
EnergyMonitor emon3;             // 4 Idem que dessus pour une troisième pince amperemetrique

#include <Wire.h>                        // 2 inclure la librairie "wire.h" (si elle n'existe pas dans la bibliothèque, faire comme expliqué pour EmonLib.h
#include <LiquidCrystal_I2C.h>           // 2 inclure la librairie "LiquidCrystal_I2C.h"
//LiquidCrystal_I2C lcd(0x27, 16, 4);    // 2 définir l'adresse de l'écran LCD, le nombre de caractères et le nombre de lignes
LiquidCrystal_I2C lcd(0x3f,16,2);        // 2 Si Le LCD ne fonctionne pas, alors mettre // sur la ligne précédente et enlever les // sur cette ligne

#include <DallasTemperature.h>           // 7 librairie de la sonde Dallas
#include <OneWire.h>                     // 7 librairie qui va gérer les différente adresses des sondes de température

//#include <Servo.h>                     // 3 inclure la librairie "Servo.h"
//Servo myservo;                         // 3 Création de l'objet Servo pour controler Servo
//float pos = 0;                         // 3 Creation de la variable (flottante)qui donnera la position du servo
const int led = 5;                       // 6  valeur finale auquel la led va s'allumer  de 0(éteint) à 250 (allumé à fond)
int intensite_led = 0;                   // 6  Variable intermédiaire  de l'intensité de la led

float w_instantane_in = 0;            // 2 Creation de la variable flottante "puissance instantanée" qui rentre (en watt) initialisée à la valeur 0
float kwh_cumule_in=0;                // 2' Création de la variable flottante correspondant au Kilo Watt heure "consommé" cumulés initialisé à 0

float w_instantane_out = 0;           // 2 Creation de la variable flottante "puissance instantanée" qui sort (negative) en watt initialisée à la valeur 0
float kwh_cumule_out=0;               // 2' Création de la variable flottante correspondant au Kilo Watt heure "surproduction" cumulés initialisé à 0

float w_Solaire = 0;                 // 4 Creation de la variable flottante "puissance instantanée2" 2ième pince ampèrmétrique, initialisée à la valeur 0
float kwh_Solaire = 0;               // 4 Creation de la variable flottante "puissance cumulée2" qui rentre en Kilowattheure initialisée à la valeur 0

float w_Chauffe_Eau = 0;             // 4 Creation de la variable flottante "puissance instantanée2" 2ième pince ampèrmétrique, initialisée à la valeur 0
float kwh_Chauffe_Eau = 0;           // 4 Creation de la variable flottante "puissance cumulée2" qui rentre en Kilowattheure initialisée à la valeur 0

const int pin_bouton_changer_ecran=9;  //5 numéro de la pin du bouton poussoir qui sert à changer d'écran
int impulsion = 0;                     //5 creation de la variable impulsion
int compteur_impulsion = 1;            //5 compteur du nombre d'impulsion effectué sur le bouton poussoir, variable qui va servir pour le changement d'affichage


unsigned long previous_millis = 0;   // 2 création de la variable "previous_millis" qui garde en mémoire le temps qui s'écoule en millièmes de seconde"

const int SONDE=12;          // 7 numéro de broche sur l'arduino pour la temperature
float Temp=0 ;               // 7 création d'une variable temporaire de la températude du ballon d'eau chaude
float TEMPERATURE0 = 0;      // 7 variable flotante pour récupérer la température
long Compteur=0;             // 7 initialisation du compteur qui décompte le temps écoulé pendant lequel l'eau stagne sous les 55°C

OneWire ONE_WIRE_BUS (SONDE);              // 7 création de l'objet ONE_WIRE_BUS1 sur la pin SOND_1 (48 dans mon cas)
DallasTemperature sensor(&ONE_WIRE_BUS);   // 7 utilisation du bus OneWire
DeviceAddress sensor1DeviceAddress;        // 7 déclaration de "sensor1DeviceAddress" comme adresse de la sonde 1

//-----------------------INITIALISATION DU PROGRAMME-------------------------------------------------

void setup()
{
  Serial.begin(9600);                 // 1 Création du port série pour que l'arduino puisse envoyer des infos vers l'ordinateur

  emon1.voltage(0, 357, 1.7);         // 1 Initialisation du Voltage (Pin A2, Valeur à changer pour etalonnage (+/-357 pour 6v et +/- 190 pour 12v))
  emon1.current(1, 28.7);             // 1 Initialisation du Courant en ampère ( Pin A1, Valeur à changer lors de l'etalonnage)

  emon2.voltage(0, 357, 1.7);         // 4 Initialisation du Voltage (Pin A2, Valeur à changer pour etalonnage, phase_shift)
  emon2.current(2, 28.6);             // 4 Initialisation du Courant en ampère ( Pin A3, Valeur à changer lors de l'etalonnage)

  emon3.voltage(0, 357, 1.7);         // 4 Initialisation du Voltage (Pin A2, Valeur à changer pour etalonnage, phase_shift)
  emon3.current(3, 28.5);             // 4 Initialisation du Courant en ampère ( Pin A6, Valeur à changer lors de l'etalonnage)

  lcd.init();                         // 2 initialisation de l'afficheur LCD

 //myservo.attach(5);                 // 3 On attache l'objet servo à la Pin D5
 pinMode(led, OUTPUT);                // 6 La broche sur lequel est la variable led est une sortie

 pinMode(pin_bouton_changer_ecran, INPUT_PULLUP); // 5 Le bouton poussoir est une entrée forcé à 0V si on appuis pas et à 5V  si on appuie

  sensor.begin();                                 // 7 Activation du capteur de temperature
  sensor.getAddress(sensor1DeviceAddress, 0);     // 7 Demande l'adresse du capteur à l'index 0
  sensor.setResolution(sensor1DeviceAddress, 12); // 7 Résolution 12 bits
}

 //----------------------- DEMARRAGE DE LA BOUCLE----------------------------------------------------

void loop()
{
  float puissance_reelle1 = emon1.realPower;   // 1 creation de la variable flottante "puissance reelle" qui existe dans la librairie sous "emon1.realPower"
  float puissance_reelle2 = emon2.realPower;   // 4 creation de la variable flottante "puissance reelle" qui existe dans la librairie sous "emon1.realPower"
  float puissance_reelle3 = emon3.realPower;   // 4 creation de la variable flottante "puissance reelle" qui existe dans la librairie sous "emon1.realPower"

  float verif_voltage    = emon1.Vrms;        // 1 creation de la variable "volts moyen" (mesurable avec un voltmètre pour l'etalonnage)
  float verif_ampere     = emon1.Irms;        // 1 creation de la variable "Ampères Moyen" (mesurable avec une pince ampèremétrique pour l'etalonnage))
  float Cos_phi          = emon1.powerFactor;

  emon1.calcVI(20,2000);                      // 1 Demande a Emonlib de tout calculer,  (puissance relle, volts moyen, ampère moyen et facteur de puissance)
  emon2.calcVI(20,2000);                      // 4 idem qu'au dessus mais pour la deuxième pince ampèrmétrique (si on met 40 au lieu de 20, ca va moins vite)
  emon3.calcVI(20,2000);                      // 4 idem qu'au dessus mais pour la troisième pince ampèrmétrique (et du coup c'est plus lisible sur le LCD)
  //emon1.serialprint();                      //(1) Si on ecrit cette ligne , toutes les valeurs calculées precedemment sont envoyées vers l'ordinateur

  sensor.requestTemperatures();               // 7 Demande la température du capteur
  Temp=sensor.getTempCByIndex(0);             // 7 Récupération de la température en celsius à l'index 0

 //--------------------------Etalonnage des volts et ampères sans LCD--------------------------------------

  Serial.print("Est-ce le bon voltage? ");      // 1 envoyer vers l'ordinateur le texte " Est-ce le bon voltage? "
  Serial.print(verif_voltage);                  // 1 envoyer vers l'ordinateur la valeur "verif_voltage (Vrms)"
  Serial.print(" V  ");                         // 1 envoyer vers l'ordinateur le caractère "V"
  Serial.print(verif_ampere);                   // 1 envoyer vers l'ordinateur la valeur "verif_voltage (Vrms)"
  Serial.print(" A ");                          // 1 envoyer vers l'ordinateur le caractère "A"
  Serial.print(Cos_phi);                   // 1 envoyer vers l'ordinateur la valeur "verif_voltage (Vrms)"
  Serial.print(" cos ");                          // 1 envoyer vers l'ordinateur le caractère "A"

 //----------------POUR AVOIR LES W, Wh et kWh de l'élélectricité qui rentre et de l'électricité qui sort de ma maison------------------

  if(puissance_reelle1 >= 0)                       // 2 Si la puissance reelle est positive, (c'est que je consomme et qu'a priori il n'y a pas de soleil)
        {
         w_instantane_in = puissance_reelle1;      // 2 alors on dit que la puissance instantanée entrante (in) est egale à la puissance reelle.
         w_instantane_out = 0;                     // 2 dans ces conditions de consommation (positive) , la valeur de la surproduction est nulle.

         kwh_cumule_in = kwh_cumule_in + puissance_reelle1 * (millis() - previous_millis) / 3600000/1000;
                                                   // 2 La valeur cumulée consommée (entrante) = La valeur cumulée consommée précédente,
                                                   // 2 plus la puissance reelle multipliée par le temps écoulé entre millis et previous millis
                                                   // 2 que divise 3600 (nb secondes / heure) et encore par 1000 car millis compte les millièmes de seconde
                                                   // 2 et encore par mille car ce sont les kWh et non les Wh qui m'intêresse.
        }

  else                                             // 2 SINON (c'est que la puissance_reelle est négative)
        {
        w_instantane_in = 0;                       // 2 idem au dessus
        w_instantane_out = puissance_reelle1;      // 2 idem au dessus

        kwh_cumule_out = kwh_cumule_out + puissance_reelle1 * (millis() - previous_millis) / 3600000/ 1000;
        }

// ----------------------Pour avoir les w, wh et kwh production solaire et consommation chauffe eau------

    w_Solaire = puissance_reelle2;            //4 idem au dessus mais pour sa pince ampèremetrique branché sur l'arrivée d'electricité solaire
    kwh_Solaire = kwh_Solaire + puissance_reelle2 * (millis() - previous_millis) / 3600000/1000;

    w_Chauffe_Eau = puissance_reelle3;        //4 idem au dessus mais la pince ampèremetrique branché sur la conso du chauffe eau
    kwh_Chauffe_Eau = kwh_Chauffe_Eau + puissance_reelle3 * (millis() - previous_millis) / 3600000/ 1000;


    previous_millis = millis();               // 2 Demandons a la variable previous_millis de garder en memoire la valeur de millis (le tps qui s'écoule)

/*--------------- POUR FAIRE VARIER LA POSITION DU SERVO MOTEUR SUIVANT LA PUISSANCE CONSOMMEE---------

  if (puissance_reelle1 <= 1 && pos < 165)       // 3 comprendre (si on consomme très peu ( moins de 50W) et que le servo n'est pas à sa valeur max
    {pos += 5;  myservo.write(pos);}             // 3 alors augmenter la consommation en tournant vers la droite la molette du variateur de 5 degres

  if (puissance_reelle1 >= 100 && pos > 10)      // 3 Inversement si on consomme beaucoup (plus de 50W) et que le servomoteur n'est pas à son minimum
       {pos -= 5;myservo.write(pos);}            // 3 Alors diminuer la consommation en tournant vers la gauche la molette du variateur de 5 degrés

 */
//--------------- POUR FAIRE VARIER L'INTENSITE LUMINEUSE DE LA LED SUIVANT LA PUISSANCE CONSOMMEE DESIREE et la temperature---------

       if (Temp>0)                     //7 pour éviter les sauts de valeur négative de la sonde dallas (genre artefact)
       {TEMPERATURE0=Temp;}            //7 si la temp >0 on récupère la valeur de la température sinon laisser l'artefact de coté

       Compteur= Compteur+1;           //7 le comptage du temps commence

//-------------------------------------Si il y a des Watts , balance en dans le chauffe eau---------------------------------

  if (puissance_reelle1 <= 1 && intensite_led < 230) //6 si la puissance sonsommée est inférieur à 1w, et que la led n'est mas à son maximum
  {intensite_led += 5;                               // 6 augmenter l'intensité lumineuse de 5
  analogWrite(led, intensite_led);}                  //6 la led va s'éclairer au niveau de la valeur de intensite_led

  if(puissance_reelle1 >= 100 && intensite_led > 5)  //6 inversement, si la conso en watt est supérieur à 100 et et que la led n'est pas à son minimum
  {intensite_led -= 5;                               //6 diminue alors l'intensité de la led
  analogWrite(led, intensite_led);}                 // 6 la led va s'éclairer au niveau de la valeur de intensite_led

//---------------------------MAIS SI LE BALLON EST FROID (moins de 40°C)-----------------------------------

  if(TEMPERATURE0 < 40 )        // 7 Si la température est inféfieur à 40°C
  {intensite_led = 250;}        // 7 on met la led à fond (pour chauffer le ballon d'eau chaude)

 //--------------------------- ET POUR AVOIR DE L'EAU A 55°C UNE FOIS PAr SEMAINE (pour eliminer la legionelose)-------

 if (TEMPERATURE0 > 55)          // 7 Si le chauffe atteint naturellement 55°C (avec le photovoltaique),
 {Compteur =0;}                  // 7 alors on remet le compteur a 0

 if (Compteur > 100000 )         // 7 si le compteur arrive à 100 000 (dans la réalité +/- 5 jours a vérifier =(+/- 432 000 secondes)
 {intensite_led = 250;}          //7 on met la led à fond (pour chauffer le ballon d'eau chaude)


 analogWrite(led, intensite_led);  // 6 allumé ou éteint, c'est le dernier qui parle qui pilote l'intensité de la led


  Serial.print(intensite_led);                //permet d'afficher sur l'ordinateur certaine valeur pertinantes pour la comprehention du programme
  Serial.print("   ");                        // cela permet aussi de voir ou en est le programme et de gérer les difficultés
  Serial.print(w_Chauffe_Eau);
  Serial.print("   w");
  Serial.print(TEMPERATURE0);
  Serial.println(" C");

  // --------------------ECRIRE SUR LCD ET POUR CHANGER LES VALEUR DuLCD AVEC UN BOUTON POUSSOIR------------------------------------------------

  lcd.backlight();                // 2 Allumer l'écran LCD
  lcd.clear();                    // 2 rafraichir l'écran LCD ( efface les données précédentes)

 impulsion = digitalRead(pin_bouton_changer_ecran);                //5 Demande à "impulsion" de prendre la valeur de "pin_bouton_changer_ecran"
  if (impulsion == 0) compteur_impulsion = compteur_impulsion + 1; //5 On incrémente le compteur d'impulsion s'il y a une impulsion sur le bouton

  if (compteur_impulsion == 1)                                     //5 Si le compteur d'impulsion est égale à 1 on affiche le premier écran
        {
        //-----Ecran n°1:-------------------------------

        //1ere ligne, watt entrant et watts sortant----
        lcd.setCursor(0, 0);               // 4 positionner le curseur sur la ligne 1 et à gauche
        lcd.print("1 ");                   // 4 ecrire "In " pour comprendre qu'il s'agit de la consommation
        lcd.print(w_instantane_in,0);      // 4 puis écrire la valeur positive de la consommation au compteur EDF avec 2 chiffre derière la virgule
        lcd.setCursor(9, 0);               // 4 rester sur la ligne 1 mais positionner le curseur sur le caractère 8
        lcd.print(w_instantane_out,0);      // 4 ecrire la valeur de w_instantane_out (c'est la surproduction) avec 2 chiffre derière la virgule

        //2eme ligne, Watt solaire et watts chauffe eau
        lcd.setCursor(2, 1);              // 4 positionner le curseur sur la ligne 2 et à gauche
        lcd.print(w_Solaire,0);           // 4 puis écrire la valeur de la surproduction visible par EDF avec les compteurs electroniques (sans les virgules)
        lcd.setCursor(9, 1);              // 4 Rester sur la ligne 2 mais curseur position 8
        lcd.print(w_Chauffe_Eau,0);       // 4 puis écrire à la suite la valeur de la surproduction en Wh avec un chiffre derrière la virgule
        }

 else if (compteur_impulsion == 2) //5 Sinon s'il est égale à 2 on affiche l'écran numéro 2
        {
        // -----ECRAN N°2:-------------------------------
        //1ere ligne, kWh entrant et KkWh sortant--------
        lcd.setCursor(0, 0);            // 4 positionner le curseur sur la ligne 1 et à gauche
        lcd.print("2 ");                // 4 ecrire "2" pour comprendre que nous sommes sur l'écran n°2
        lcd.print(kwh_cumule_in,4);     // 4 puis écrire la valeur de la consommation en kWh avec 4 chiffres derrière la virgule
        lcd.setCursor(8, 0);            // 4 rester sur la ligne 1 mais positionner le curseur sur le caractère 9
        lcd.print(" ");                 // 4 ecrire " " pour séparer les deux valeur de cette ligne
        lcd.print(kwh_cumule_out,4);    // 4 ecrire la valeur des Watts cumulé en kWh, c'est la valeur de la surproduction

        //2eme ligne, KWh solaire et kWh chauffe eau
        lcd.setCursor(2, 1);              // 4 positionner le curseur sur la ligne 2 et position 2
        lcd.print(kwh_Solaire,4);         // 4 puis écrire la valeur de la production cumulée de mes panneaux solaire en kWh
        lcd.setCursor(8, 1);              // 4 rester sur la ligne 2 mais positionner le curseur en position 2
        lcd.print(" ");                   // 4 ecrire " " pour séparer les deux valeur de cette ligne
        lcd.print(kwh_Chauffe_Eau,4);     // 4 puis écrire la consomation cumulée de mon chauffe eau en Kwh
        }

else if (compteur_impulsion == 3)         //7 Sinon s'il est égale à 3 on affiche l'écran numéro 3
        {
        // -----ECRAN N°:-------------------------------
        //1ere ligne, Temperature du chauffe eau--------
        lcd.setCursor(0, 0);             // 7 positionner le curseur sur la ligne 1 et à gauche
        lcd.print("Chauffe eau ");        // 7 ecrire "Chauffe eau" pour comprendre que nous sommes sur l'écran n°2
        lcd.print(TEMPERATURE0,0);       // 7 puis écrire la valeur de temperature sans virgule
        lcd.print(" C");                 // 7 ecrire " C" pour Celcius


        //2eme ligne, Edition du compteur avant montée en température
        lcd.setCursor(0, 1);              // 7 positionner le curseur sur la ligne 2 et position 3
        lcd.print("Compteur ");
        lcd.print(Compteur);              // 7 puis écrire la valeur du compteur
        }

 else if (compteur_impulsion == 4)       // 5 si on a appuié 4 fois sur le bouton poussoir,
        {
        compteur_impulsion = 1;          // 5 alors on remet le compteur à 0 et on retrouve l'écran n°1
        }

}                                 // FIN DU PROGRAMME


9- Episode #2 et #3 sur l’énergie solaire (autoconsommation)

Si quelqu'un veux mettre ce code ailleurs, pour qu'il soit plus lisible, je mettrais les liens ici.
Cela servira de sauvegarde supplémentaire.
Voici le même code mais en plus lisible et en couleur: Code par Geoffroy Cortier


//--------PROGRAMME POUR OPTIMISER AUTOTONSOMMATION PHOTOVOLTAIQUE---------------------------------------
//---1ere partie c'est la  mesure des valeurs Volt_1 et Ampere_1---------------------------------------------------
//---2eme partie, Calculer les watts instantanés,les wattheures cumulés, les kWh et envoyer les valeurs sur un écran LCD
//---3eme partie, Gerer le servo moteur --------------------------------------------------------------------------
//---4eme Partie, Pour 2 autres pinces amperemetriques------------------------------------------------------------
//---5eme partie, gestion de differents affichages avec bouton poussoir sur un meme ecran LCD 2 lignes ---------------

#include "EmonLib.h"             // 1 Pour inclure la librairie "EmonLib.h", aller dans le menu "croquis" puis "inclure une bibliothèque"
                                 // 1 puis "gérer les bibliothèques ". Une fois la librairie trouvée, appuyer sur "More info" puis " Installer"
EnergyMonitor emon1;             // 1 Creer une instance qui s'appelle emon1 (on s'en servira si on veut installer plusieurs pinces ampèremétriques)
EnergyMonitor emon2;             // 4 Idem que dessus pour une deuxième pince amperemetrique
EnergyMonitor emon3;             // 4 Idem que dessus pour une troisième pince amperemetrique

#include <Wire.h>                        // 2 inclure la librairie "wire.h" (si elle n'existe pas dans la bibliothèque, faire comme expliqué pour EmonLib.h
#include <LiquidCrystal_I2C.h>           // 2 inclure la librairie "LiquidCrystal_I2C.h"
//LiquidCrystal_I2C lcd(0x27, 16, 4);    // 2 définir l'adresse de l'écran LCD, le nombre de caractères et le nombre de lignes
LiquidCrystal_I2C lcd(0x3f,16,2);        // 2 Si Le LCD ne fonctionne pas, alors mettre // sur la ligne précédente et enlever les // sur cette ligne

#include <Servo.h>                       // 3 inclure la librairie "Servo.h"
Servo myservo;                           // 3 Création de l'objet Servo pour controler Servo
float pos = 0;                           // 3 Creation de la variable (flottante)qui donnera la position du servo

float w_instantane_in = 0;            // 2 Creation de la variable flottante "puissance instantanée" qui rentre (en watt) initialisée à la valeur 0
float kwh_cumule_in=0;                // 2' Création de la variable flottante correspondant au Kilo Watt heure "consommé" cumulés initialisé à 0

float w_instantane_out = 0;           // 2 Creation de la variable flottante "puissance instantanée" qui sort (negative) en watt initialisée à la valeur 0
float kwh_cumule_out=0;               // 2' Création de la variable flottante correspondant au Kilo Watt heure "surproduction" cumulés initialisé à 0

float w_Solaire = 0;                 // 4 Creation de la variable flottante "puissance instantanée2" 2ième pince ampèrmétrique, initialisée à la valeur 0
float kwh_Solaire = 0;               // 4 Creation de la variable flottante "puissance cumulée2" qui rentre en Kilowattheure initialisée à la valeur 0

float w_Chauffe_Eau = 0;             // 4 Creation de la variable flottante "puissance instantanée2" 2ième pince ampèrmétrique, initialisée à la valeur 0
float kwh_Chauffe_Eau = 0;           // 4 Creation de la variable flottante "puissance cumulée2" qui rentre en Kilowattheure initialisée à la valeur 0

const int pin_bouton_changer_ecran=9;  //5 numéro de la pin du bouton poussoir qui sert à changer d'écran
int impulsion = 0;                     //5 creation de la variable impulsion
int compteur_impulsion = 1;            //5 compteur du nombre d'impulsion effectué sur le bouton poussoir, variable qui va servir pour le changement d'affichage


unsigned long previous_millis = 0;   // 2 création de la variable "previous_millis" qui garde en mémoire le temps qui s'écoule en millièmes de seconde"

//-----------------------INITIALISATION DU PROGRAMME-------------------------------------------------

void setup()
{
  Serial.begin(9600);                 // 1 Création du port série pour que l'arduino puisse envoyer des infos vers l'ordinateur

  emon1.voltage(2, 357, 1.7);         // 1 Initialisation du Voltage (Pin A2, Valeur à changer pour etalonnage (+/-357 pour 6v et +/- 190 pour 12v))
  emon1.current(1, 28.7);             // 1 Initialisation du Courant en ampère ( Pin A1, Valeur à changer lors de l'etalonnage)

  emon2.voltage(2, 357, 1.7);         // 4 Initialisation du Voltage (Pin A2, Valeur à changer pour etalonnage, phase_shift)
  emon2.current(3, 28.6);             // 4 Initialisation du Courant en ampère ( Pin A3, Valeur à changer lors de l'etalonnage)

  emon3.voltage(2, 357, 1.7);         // 4 Initialisation du Voltage (Pin A2, Valeur à changer pour etalonnage, phase_shift)
  emon3.current(6, 28.5);             // 4 Initialisation du Courant en ampère ( Pin A6, Valeur à changer lors de l'etalonnage)

  lcd.init();                         // 2 initialisation de l'afficheur LCD

 myservo.attach(5);                   // 3 On attache l'objet servo à la Pin D5

 pinMode(pin_bouton_changer_ecran, INPUT_PULLUP);   //5 Le bouton poussoir est une entrée forcé à 0V si on appuis pas et à 5V  si on appuie
}

 //----------------------- DEMARRAGE DE LA BOUCLE----------------------------------------------------

void loop()
{
  float puissance_reelle1 = emon1.realPower;   //1 creation de la variable flottante "puissance reelle" qui existe dans la librairie sous "emon1.realPower"
  float puissance_reelle2 = emon2.realPower;   //4 creation de la variable flottante "puissance reelle" qui existe dans la librairie sous "emon1.realPower"
  float puissance_reelle3 = emon3.realPower;   //4 creation de la variable flottante "puissance reelle" qui existe dans la librairie sous "emon1.realPower"

  float verif_voltage    = emon1.Vrms;        //1 creation de la variable "volts moyen" (mesurable avec un voltmètre pour l'etalonnage)
  float verif_ampere     = emon1.Irms;        //1 creation de la variable "Ampères Moyen" (mesurable avec une pince ampèremétrique pour l'etalonnage))

  emon1.calcVI(20,2000);                      // 1 Demande a Emonlib de tout calculer,  (puissance relle, volts moyen, ampère moyen et facteur de puissance)
  emon2.calcVI(20,2000);                      // 4 idem qu'au dessus mais pour la deuxième pince ampèrmétrique (si on met 40 au lieu de 20, ca va moins vite)
  emon3.calcVI(20,2000);                      // 4 idem qu'au dessus mais pour la troisième pince ampèrmétrique (et du coup c'est plus lisible sur le LCD)

  //emon1.serialprint();                      // (1) Si on ecrit cette ligne , toutes les valeurs calculées precedemment sont envoyées vers l'ordinateur

 //--------------------------Etalonnage des volts et ampères sans LCD--------------------------------------

  Serial.print("Est-ce le bon voltage? ");      // 1 envoyer vers l'ordinateur le texte " Est-ce le bon voltage? "
  Serial.print(verif_voltage);                  // 1 envoyer vers l'ordinateur la valeur "verif_voltage (Vrms)"
  Serial.print(" V  ");                         // 1 envoyer vers l'ordinateur le caractère "V"
  Serial.print(verif_ampere);                   // 1 envoyer vers l'ordinateur la valeur "verif_voltage (Vrms)"
  Serial.print(" A ");                          // 1 envoyer vers l'ordinateur le caractère "A"

 //----------------POUR AVOIR LES W, Wh et kWh de l'élélectricité qui rentre et de l'électricité qui sort de ma maison------------------

  if(puissance_reelle1 >= 0)                       // 2 Si la puissance reelle est positive, (c'est que je consomme et qu'a priori il n'y a pas de soleil)
        {
         w_instantane_in = puissance_reelle1;      // 2 alors on dit que la puissance instantanée entrante (in) est egale à la puissance reelle.
         w_instantane_out = 0;                     // 2 dans ces conditions de consommation (positive) , la valeur de la surproduction est nulle.

         kwh_cumule_in = kwh_cumule_in + puissance_reelle1 * (millis() - previous_millis) / 3600000/1000;
                                                   // 2 La valeur cumulée consommée (entrante) = La valeur cumulée consommée précédente,
                                                   // 2 plus la puissance reelle multipliée par le temps écoulé entre millis et previous millis
                                                   // 2 que divise 3600 (nb secondes / heure) et encore par 1000 car millis compte les millièmes de seconde
                                                   // 2 et encore par mille car ce sont les kWh et non les Wh qui m'intêresse.
        }

  else                                             // 2 SINON (c'est que la puissance_reelle est négative)
        {
        w_instantane_in = 0;                       // 2 idem au dessus
        w_instantane_out = puissance_reelle1; // 2 idem au dessus

        kwh_cumule_out = kwh_cumule_out + puissance_reelle1 * (millis() - previous_millis) / 3600000/ 1000;
        }

// ----------------------Pour avoir les w, wh et kwh production solaire et consommation chauffe eau------

    w_Solaire = puissance_reelle2;            //4 idem au dessus mais pour sa pince ampèremetrique branché sur l'arrivée d'electricité solaire
    kwh_Solaire = kwh_Solaire + puissance_reelle2 * (millis() - previous_millis) / 3600000/1000;

    w_Chauffe_Eau = puissance_reelle3;        //4 idem au dessus mais la pince ampèremetrique branché sur la conso du chauffe eau
    kwh_Chauffe_Eau = kwh_Chauffe_Eau + puissance_reelle3 * (millis() - previous_millis) / 3600000/ 1000;


    previous_millis = millis();               // 2 Demandons a la variable previous_millis de garder en memoire la valeur de millis (le tps qui s'écoule)

//--------------- POUR FAIRE VARIER LA POSITION DU SERVO MOTEUR SUIVANT LA PUISSANCE CONSOMMEE---------

  if (puissance_reelle1 <= 5 && pos < 165)       // 3 comprendre (si on consomme très peu ( moins de 50W) et que le servo n'est pas à sa valeur max
    {pos += 5;  myservo.write(pos);}              // 3 alors augmenter la consommation en tournant vers la droite la molette du variateur de 5 degres

  if (puissance_reelle1 >= 100 && pos > 10)         // 3 Inversement si on consomme beaucoup (plus de 50W) et que le servomoteur n'est pas à son minimum
       {pos -= 5;myservo.write(pos);}             // 3 Alors diminuer la consommation en tournant vers la gauche la molette du variateur de 5 degrés


  // --------------------ECRIRE SUR LCD ET POUR CHANGER LES VALEUR DuLCD AVEC UN BOUTON POUSSOIR------------------------------------------------

  lcd.backlight();                // 2 Allumer l'écran LCD
  lcd.clear();                    // 2 rafraichir l'écran LCD ( efface les données précédentes)

 impulsion = digitalRead(pin_bouton_changer_ecran);               //5 Demande à "impulsion" de prendre la valeur de "pin_bouton_changer_ecran"
  if (impulsion == 0) compteur_impulsion = compteur_impulsion + 1; //5 On incrémente le compteur d'impulsion s'il y a une impulsion sur le bouton

  if (compteur_impulsion == 1)                                     //5 Si le compteur d'impulsion est égale à 1 on affiche le premier écran
        {
        //-----Ecran n°1:-------------------------------

        //1ere ligne, watt entrant et watts sortant----
        lcd.setCursor(0, 0);               // 4 positionner le curseur sur la ligne 1 et à gauche
        lcd.print("1 ");                   // 4 ecrire "In " pour comprendre qu'il s'agit de la consommation
        lcd.print(w_instantane_in,0);      // 4 puis écrire la valeur positive de la consommation au compteur EDF avec 2 chiffre derière la virgule
        lcd.setCursor(9, 0);               // 4 rester sur la ligne 1 mais positionner le curseur sur le caractère 8
        lcd.print(w_instantane_out,0);      // 4 ecrire la valeur de w_instantane_out (c'est la surproduction) avec 2 chiffre derière la virgule

        //2eme ligne, Watt solaire et watts chauffe eau
        lcd.setCursor(2, 1);              // 4 positionner le curseur sur la ligne 2 et à gauche
        lcd.print(w_Solaire,0);           // 4 puis écrire la valeur de la surproduction visible par EDF avec les compteurs electroniques (sans les virgules)
        lcd.setCursor(9, 1);              // 4 Rester sur la ligne 2 mais curseur position 8
        lcd.print(w_Chauffe_Eau,0);       // 4 puis écrire à la suite la valeur de la surproduction en Wh avec un chiffre derrière la virgule
        }

 else if (compteur_impulsion == 2) //5 Sinon s'il est égale à 2 on affiche l'écran numéro 2
        {
        // -----ECRAN N°2:-------------------------------
        //1ere ligne, kWh entrant et KkWh sortant--------
        lcd.setCursor(0, 0);            // 4 positionner le curseur sur la ligne 1 et à gauche
        lcd.print("2 ");                // 4 ecrire "2" pour comprendre que nous sommes sur l'écran n°2
        lcd.print(kwh_cumule_in,4);     // 4 puis écrire la valeur de la consommation en kWh avec 4 chiffres derrière la virgule
        lcd.setCursor(8, 0);            // 4 rester sur la ligne 1 mais positionner le curseur sur le caractère 9
        lcd.print(" ");                 // 4 ecrire " " pour séparer les deux valeur de cette ligne
        lcd.print(kwh_cumule_out,4);    // 4 ecrire la valeur des Watts cumulé en kWh, c'est la valeur de la surproduction

        //2eme ligne, KWh solaire et kWh chauffe eau
        lcd.setCursor(2, 1);              // 4 positionner le curseur sur la ligne 2 et position 2
        lcd.print(kwh_Solaire,4);         // 4 puis écrire la valeur de la production cumulée de mes panneaux solaire en kWh
        lcd.setCursor(8, 1);              // 4 rester sur la ligne 2 mais positionner le curseur en position 2
        lcd.print(" ");                 // 4 ecrire " " pour séparer les deux valeur de cette ligne
        lcd.print(kwh_Chauffe_Eau,4);     // 4 puis écrire la consomation cumulée de mon chauffe eau en Kwh
        }

 else if (compteur_impulsion == 3)      // 5 si on a appuié 3 fois sur le bouton poussoir,
        {
        compteur_impulsion = 1;          // 5 alors on remet le compteur à 0 et on retrouve l'écran n°1
        }



}                                 // FIN DU PROGRAMME


8- Article sur l'épisode Vélo Electrique Solaire

Article sur le recyclage des panneaux

Article sur l'impact des panneaux solaire

Article sur comment rallonger la durée de vie des accu 18650 lithium par 2 ou 3
Pas la peine de savoir lire l'anglais, regarder juste les graphiques vers la fin

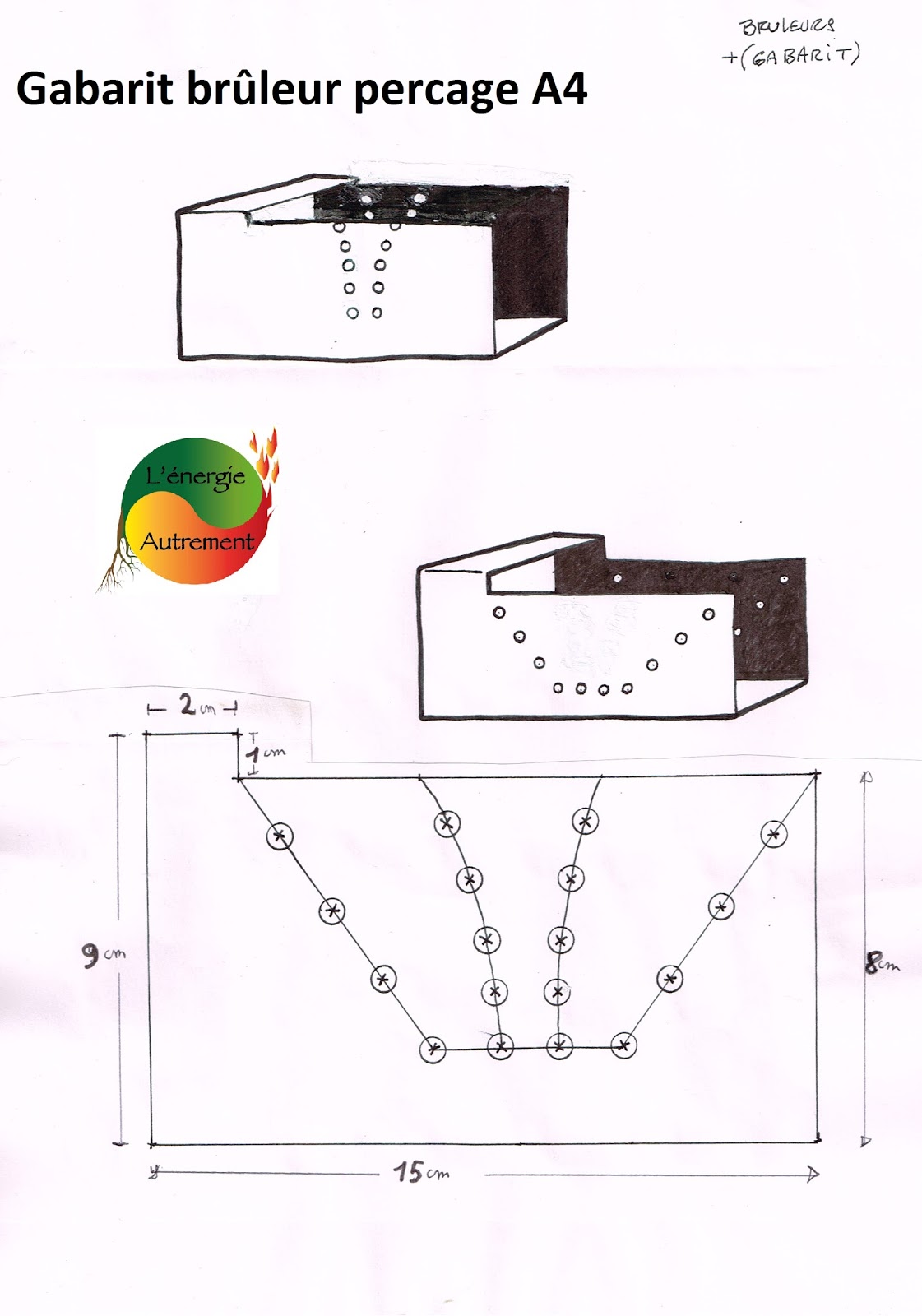

7- Les plans de mon poêle dragon 2018 (Episode 28)

Lien pour les plans en open source :   Plans rocket stove 2018


------------------------------------------------------------------------------------

poele dragon
-------------------------------------------------------------------------------------
poêle dragon
-------------------------------------------------------------------------------------
poele dragon
-------------------------------------------------------------------------------------
burn pellets-------------------------------------------------------------------------------------
rocket stove
-------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------









6- Petite voiture à imprimer et copier en aluminium










Lien thingiverse pour télécharger le modèle gratuitement
https://www.thingiverse.com/thing:2590824

5- Plans de la charrette à vélo

Pour ceux qui en doutaient, cette version (15 Kg)  est bien moins lourde que la version caddies (20Kg) en métal.
Ces plans sont ceux de la version sans toit. (voir photos ci dessous)




Détail de l'accroche sur celle Home made ( DIY)

4- La base de l'autonomie électrique avec 50€

"transition électrique d'un enfant"



Combien ça coûte?

Voici non pas des liens commerciaux, même si ça y ressemble.
Ce sont juste des captures d'écrans d'où j'ai acheté mon matériel.
Si vous trouvez mieux et / ou moins cher ailleurs,
partagez l'info, j'en profiterai avec plaisir.

Panneau solaire photovoltaïque 12v-10w---------------- 14€

Batterie de voiture chez un ferrailleur : 1€/Kg --50A---14€

Régulateur de charge 12v/24v -10A---------------------- 10€

Multiprise 4 USB -----------------------------------------------3.5€

Ampoule led 5v USB ------------------------------------------0.5€

Ampoule led 12v Gu5.3. 1.9w------------------------------2€

Planche, vis, fil électrique douille et inter -------------------6€

Total ----------------------------------------------------------------50€

Barnabé Chaillot

Barnabé Chaillot

Barnabé Chaillot

Barnabé Chaillot

Barnabé Chaillot

Barnabé Chaillot








3- Plans du poêle dragon (rocket stove) de l'épisode 14-16-17-18-28

Important; les plans ci-dessous sont différents de ceux de la vidéo ep16.
Attention; les nouveaux plans sont dispo actuellement dans le lien ci-dessous mais feront l'objet d'une publication spécifique
plans poêle dragon 2018
Retour d'expérience ?: Un post est dédié à cette question, mais il est perdu dans ce blog donc voici le lien pour le retrouver
 http://energie-autrement.blogspot.fr/2017/07/question-reponse-poele-rocket-de.html








Liste du matos de l'épisode 14-16-17-18






2- Plans de l'éolienne prêts à imprimer en 3D

L'éolienne B 1.5

NOUVEAUTE: vidéo de novembre 2017 sur l’installation d'une éolienne B1.5


Voici les plans "open source" d'une petite éolienne de 60 cm de diamètre, imprimable dans le monde entier et copiable en aluminium. Voilà le résultat d'une année de travail. La génératrice est en phase de test et ses plans seront disponibles début novembre 2016.

B      pour Barnabé
1       pour la version d'éolienne avec pale de 30cm
.5      pour la version actuelle qui permettra de futures améliorations


L'objectif :

Gagner de l'autonomie, du savoir faire ... de la liberté.
L'objectif est de faire une éolienne de 50 watts avec des vents de 10 m/s (36km/heure) pour 50€, Electronique incluse, un peu partout dans le monde.
(7 vis, 8 boulons, un fer rond de 12mm, 2 roulements 24/12/6, 8 aimants 20/10,500 grs de cuivre, un pont de diode 100A , et un régulateur de tension 12v)

L'éolienne comprend 5 objets différents

a- La pale
b- Le rotor
c- Le raptor
d- le safran
e- Le stator

7 Éléments à imprimer et à copier en aluminium:


Ces 5 éléments se subdivisent en 7 pièces imprimables à assembler avant ou lors du moulage au sable.
(hors safran et stator pour l'instant)

a- La pale
   1- Le pied de pale

   2- L'aile gauche et droite de la pale


b- Le rotor
   4- Le disque du rotor

   5- Le téton de centrage

c- Le raptor

   6- dessus avec inscription



   7- dessous avec passage du fil

d-Le safran (lien à venir)

e- Le stator
   (surprise pour fin octobre)

Les plans de chaque pièce à imprimer sont disponibles gratuitement sur le site Thingiverse

http://www.thingiverse.com/thing:1800466/#files


Voilà la liste par poste des outils et besoins précis. Moi qui croyais avoir fait une éolienne accessible à tous, je me suis mis le doigt dans l'oeil. Désolé







1-Fiche pédagogique pour fonderie à l'école primaire:






















43 commentaires:

  1. Ce commentaire a été supprimé par l'auteur.

    RépondreSupprimer
  2. Bonjour merci pour c est plan je pense essayer de les faire y aurai t il possibilité d avoir les plan solidworks il sont peut être dans le zip je n'est pas encore pris le temps de l ouvrir et il ne faudrait pas faire un système de freinage ou de pâle variable pour pas qu'elle ne prenne feu quand il y a des vents plus fort ? Et aussi avec quel solidworks les plans on été fait pour une question de compatibilité .
    Merci encore pour ton travail et je suis un grand fan de tes vidéo et du travail que tu fournis pour les faire.
    Lionel de Bretagne

    RépondreSupprimer
    Réponses
    1. up! toujours pas le temps de répendre ^^'

      Supprimer
    2. je n'ai pas le fichier solid works, juste le fichier pret à imprimer. Quelle version du logiciel, aucune idée. rapprochez vous du LOG de grenoble pour ces informations.

      Supprimer
  3. super comme d'habitude merci pour le partage avec des gens comme vous on a peu être espoir de sauver notre si belle planète au lieu de la détruire à petit feu ;) perseverons

    RépondreSupprimer
  4. Bonjour.

    Je vous ai découvert via la page Facebook de l'Humanosphère. Je tiens à vous remercier chaleureusement pour toutes ces petites constructions que je compte bien reproduire dans le futur. Entre autres : un jaccuzy accouplé à un poêle-dragon de type II. Gardez votre maillot-de-bain sous le coude ! ;)

    RépondreSupprimer
  5. Bonjour Barnabé,

    Je suis avec attention vos expériences et je vous remercie de nous faire partager votre enthousiasme. Tout comme Loïc, je voudrai essayer votre expérience solaire... J'ai rassemblé les différents éléments mais il me manque le schéma électrique (notamment les connections entre le petit module usb <-> panneau solaire ainsi que la place du panneau d'affichage (2 fils + 3 fils).
    Merci par avance !
    Belle journée

    RépondreSupprimer
  6. Bonjour Barnabé,
    Peux-tu confirmer en le réalisant si cette expérience fonctionne ou pas ?
    voici l'adresse :
    https://www.youtube.com/watch?v=qoi8_9r0WI8

    RépondreSupprimer
    Réponses
    1. Voici une réponse bien documentée : https://www.youtube.com/watch?v=k5O73SY47LI

      Supprimer
    2. Dans le cas précis :
      Jusqu'à 9:14, le ventilo n'arrête pas de bouger, chaque fois que le fil blanc bouge..
      Coupure, puis le ventilo ne bouge plus...
      Nouvelle coupure à 11:16, pour mettre le courant....

      Supprimer
  7. Bonjour Barnabé. Je fais partie d'un tiers-lieu, association basée au Sappey-en-Chartreuse La Bonne Fabrique. Nous avons plusieurs activités regroupés dans ce lieu, une microbrasserie, un espace de coworking, un atelier type fablab et un jardin partagé. Nous avons pas mal de projets à venir ou en cours qui se recoupent avec tes vidéos : fabrication d'éolienne, poterie, four à pain, ...Pas encore autonome en énergie par contre...Nous sommes actuellement sur un projet bain nordique grand format pour 10 personnes à mettre dans le jardin de l'asso pour cet hiver en mode récup à base de palettes et bâche de pub. Nous allons nous inspirer de ton modèle de rocket stove et je voulais savoir si ça pouvait t'intéresser de participer à ce projet d'une quelconque manière par exemple dans une de tes vidéos, pour avoir un exemple xxl de ton idée de piscine. Nous serions trop contents d'avoir ton expérience sur le sujet pour ce projet. Merci d'avance pour ton retour et merci pour tes vidéos, ton partage d'idées et ta bonne énergie.

    RépondreSupprimer
    Réponses
    1. Faire un bain nordique xxl, super, je viendrai avec mon maillot, mes gamins et la caméra.
      Vous aider (conseil et réflexion ) pas de problème

      Supprimer
  8. Bonjour Barnabé,
    Peux-tu confirmer en le réalisant si cette expérience fonctionne ou pas ?

    Pardon d'insister un peu !

    voici l'adresse :
    https://www.youtube.com/watch?v=qoi8_9r0WI8

    RépondreSupprimer
    Réponses
    1. pour la vidéo de l'énergie gratuite, c'est un fake bien évidement.
      Il y a des 10 aine de tuto qui explique pourquoi c'est un fake et comment reproduire le fake, les commentaires et pouce ont été supprimé pour la même raison .
      A+

      Supprimer
  9. Bonjour Barnabé,

    Votre projet d'éolienne m'intéresse et j'aurais quelques questions à vous poser:

    - Quel type de pont de diode triphasé/continu utilisez vous?
    - Quel type d'aimants utilisez vous?
    - Où se place le-les téton(s) de centrage?
    - quelle est la place et le rôle du safran?
    - pourquoi il y a t il 8 aimants alors qu'il y a 6 bobines?
    - quel quantité de fil de cuivre est nécessaire pour fabriquer les bobinage?
    - pouvez vous me faire le plan du stator?

    RépondreSupprimer
  10. Bonjour Barnabé, je suis actuellement le propriétaire d'une mini ferme pédagogique avec un petit espace de gîtes (yourtes,toilette sèche...) dans la nature, le terrain fait 35 000m², et j'essaye de rendre se complexe autonome, l'entretien de 35 000m² nous fait produire des kilos et des kilos de déchets, de plus nous avons une piscine, mon projet étant de faire un rocket stove (ce qui me séduit c'est l’absence de fumée) afin d'éliminer mes déchets vert facilement et pourquoi pas récupérer les milliers de joule d'énergie pour chauffer la piscine avec un petit circuit de pompe.

    J'ai deux contraintes pour le moment :
    -Comment faire pour que mon rocket stove brûle beaucoup de végétaux rapidement

    - Que faire des cendres qui s'accumulent dans mon rocket stove
    (serait-il possible d'ajouter un cendrier ?)

    Merci pour votre futur réponse !
    Ce que vous faites est très bénéfique pour la société, vous influencez surement des milliers de personnes à devenir écolo.

    RépondreSupprimer
  11. Bonjour Barnabé, je suis comme bien d'autres très intéressé par tes projets et vidéos que je suit depuis les premiers essais d'éoliennes et je te remercie de tout ce super travail et tout ces plans et videos bien montés.

    J'ai juste une petite question car je souhaite installer chez moi et chez un ami deux poêle dragon (le modele sans soudures) et je vient de récupérer les plans sur cette page mais une chose bloque dans la lecture des indications!
    Sur la dernière fiche, il est inscrit que certaines dimensions ont changés et que le tube principal qui faisait 70cm au premier essais vidéo (le numéro 1) fait maintenant 75cm, mais je ne trouve pas de précision sur l'endroit ou ces 5 cm supplémentaires doivent êtres ajoutés?

    Bien cordialement,

    Julien

    RépondreSupprimer
  12. Bonjour Barnabé, sur le site de Pearl vous trouverez des panneaux photovoltaiques et c'est en france. Habitant à proximité d'un point de vente j'y ai acheté un panneau 12v un regulateur et un convertisseur 12/ 220v our automatiser l'ouverture fermeture éclairage de mon poulailler au fond de mon jardin.
    Continuez comme ça bravo
    Marc Alsace

    RépondreSupprimer
  13. Bonjour,

    Je prépare la construction d'un poêle dragon pour générer de l'eau chaude (ou glycol l'hiver) pour installer un aérotherme dans mon garage. Pourquoi ne pas mettre le dragon directement dans le garage me direz-vous. Et bien tout simplement parce que. C'est ce que je veut faire :-)

    Ma question est toute simple. Avez-vous déjà tenté l'expérience ?

    Merci,

    François.

    RépondreSupprimer
  14. Bonjour,

    Je m interesse à la technologie éolienne mais c est beaucoup de boulot pour peu de temps à consacrer alors je me posais la question est ce que les éoliennes à bas pris de site chinois sont intéressantes? Non selon une vidéo de teste youtube il y a un problème au niveau de l amperage alors pourriez vous faire une vidéos ou vous modifier une éolienne chinoise pour qu elle soit rentable ?

    J en demande beaucoup je sais mais la planète vous remerciera x)

    RépondreSupprimer
  15. Si le projet vous tente je suis bien intéressé par une vidéo de vous sur le sujet « Le vélo générateur ! » je met en lien un article que j’ai trouvé, mais c’est clairement moins explicite que vos vidéos !!!

    https://nopanic.fr/le-velo-generateur/

    Au passage merci pour vos vidéos très inspirante !!!
    Bonne continuation.
    Benjamin

    RépondreSupprimer
    Réponses
    1. Bonne idée ! je pensais justement également à un vélo-machine à laver, (avec de l'eau de pluie et du savon-cendre ça me tenterait bien) !

      Supprimer
  16. Le moteur à aimants permanents d’Alain Jacqmin : https://www.dropbox.com/s/w01xfwr7461rl1y/Le%20moteur%20%C3%A0%20aimants%20permanents%20d%E2%80%99Alain%20Jacqmin%20_%20Alternative%20%E2%86%BA%20Autonomie.pdf?dl=0

    Prototype Perendev : https://www.dropbox.com/s/5znru6plursk6fh/Prototype%20Perendev.pdf?dl=0

    MoteurMagnetique_Secrets-Energie-Libre.com_v1 : https://www.dropbox.com/s/0h4f7n6y67dhasd/MoteurMagnetique_Secrets-Energie-Libre.com_v1.pdf?dl=0

    RépondreSupprimer
  17. Bonsoir Barnabé,
    merci pour vos vidéos bien meilleures que des anti-dépresseurs. Vous êtes vous intéressé a l'effet Dumas pous créer de la chaleur ?

    https://www.youtube.com/watch?v=VFVRhfm0pSI
    Merci ^pour votre tranquillité. Yann Monel

    RépondreSupprimer
  18. Bonsoir Barnabé,
    merci pour vos vidéos bien meilleures que des anti-dépresseurs. Vous êtes vous intéressé a l'effet Dumas pous créer de la chaleur ?

    https://www.youtube.com/watch?v=VFVRhfm0pSI
    Merci ^pour votre tranquillité. Yann Monel

    RépondreSupprimer
  19. bonjour Maurice

    au top vous êtes, continuer

    t merci beaucoup

    RépondreSupprimer
  20. Lecointre Alex
    salut je trouve pas tout sur e bay surtout le condensateur polarisé 60v 4.7uf introuvable nulle part. Es-ce que vous pouvez me donner une copie de votre panier pour que je puisse passer commande pour pouvoir poursuivre la procédure de montage? J'ai le même kit solaire en 3 kg avec 10 panneaux.Bientôt je vais avoir le compteur Linky donc vous vous doutez bien de l'intêret que je porte de votre savoir faire. Moi personnellement je suis un petit bricoleur mais votre procédure de montage est très bien expliquée.
    merci beaucoup
    lecointreac@gmail.com

    RépondreSupprimer
  21. bonjour en cherchant sur le net j'ai trouvé cela :
    https://www.gotronic.fr/art-condensateur-radial-4-7uf-63v-3359.htm
    cdlt
    jluc

    RépondreSupprimer
  22. bonjour,
    J4ai vu plusieurs vidéo et j'ai adoré!
    Sympatique à regarder et très bien expliqué, je comprend mieux l'électronique maintenant. (C mon gros point faible).
    Toute mes félicitations cher barnabé. j'i adoré!

    Sinon bien sûr, j'ai une mission à te proposer...;

    J'essais de faire un prototype pour distillée de l'eau (de pluie par exemple ou du robinet) pour la récupéré la plus propre possible et ainsi pouvoir la boire sans pbs.

    javait en tete de combiner un système de chauffage peu énergivore à un bac d'eau placé sous une mini serre en verre et récupérée les gouttes de condensat dans une bouteille placée plus au frais.

    les avantages étant d'obtenir une eau pure au maximum directement chez soit et d'éviter l'achat de bouteillesss plastiquessss pour ceux qui ne veulent pas boire l'eau du robinet.
    (pour les inconvénients, il y en a peu être... je ne pas :))

    L'idéal serais un modèle pour les personnes possédant un balcon. Et pour celles qui ont un jardin, je pensais installer le dispositif sur une plateforme tournante pour suivre la course du soleil. (et si pas soleil, chauffer au poele (ou roqket stove) et pourquoi pas installer le dispositif à l’intérieur en hivers pour un peu de chauffage.

    Cela servirai donc à la fois de four solaire, de distilateur et de chauffage.


    je continu d'élaborer mon projet, je me questionne pour l’instant si je pourrais faire évaporé l'eau à travers une membrane de charbon actif....si ça existe... et si C utile.

    Je te soumet mon projets parce que tu m'a inconditionnellement l'air d'avoir bcp plus de connaissances et d'idées que moi(ce n'est pas qu'une flatterie...;)!). Je crois clairement en ton intellect pour que tu trouve de bonne idée la dessus si le cœur t'en dis. il me plairait bcp de les connaitre.

    j'ai encore pas mal de tes vidéo à voir et revoir espérant réussir à faire un copier collé de quelques de tes créations chez moi . En te remerciant.
    Emilie

    RépondreSupprimer
    Réponses
    1. Bonjour,

      Si je ne me trompe pas, boire de l'eau distillée n'est pas mortel MAIS boire que de l'eau distillée te mettrait en carence de bcp d'éléments essentiel ce qui, pour le coup, serait mortel.

      A confirmer

      Supprimer
    2. bonjour,
      J'essai en effet de trouver des infos la dessus mais je trouve de tout et son contraire.
      Pour moi c'est comme de l eau de pluie. Apparemment les minéraux d'origine organique apporter par l'alimentation serait plus sains que ceux d origines minérale. Donc en mangeant assez de fruits legumes... Et variés.
      Mais là je me pose la question sur le Ph de l'eau distillee Qui est plus acide (environ 5)et c'est vrai que pour le corps, consommer Alcalin est mieux. Mais bon, je me dis que le coca est à 2,5.
      Je fait mes recherches et attends mon prochain rdv chez mon osteo ^^. Pour débattre du sujet. Elle si connaît mieux que moi niveau nutrition. En tout cas j'aimerais que la conclusion de cette enquête aille dans mon sens")
      Y a plus qu'a !

      Merci de ta réponse
      Emilie


      Supprimer
    3. Correction: consommer alcalinisant plutôt . ( ldans l'idée d'obtenir un ph sanguin ideale environ a 7,4)

      Supprimer
    4. https://www.vivrenaturel.com/content/44-eau-acide-ou-alcaline

      Supprimer
    5. https://regenerescence.com/blogue/pourquoi-boire-de-leau-distillee-est-ideal-pour-la-sante/

      Supprimer
    6. https://eaukey.com/index.php/2018/01/16/conseils-medecin-eau-distillee/

      Supprimer
    7. http://www.eautarcie.org/03d.html

      Supprimer
    8. https://www.alternativesante.fr/eau/l-eau-comment-en-faire-un-medicament-127


      C vrai en 2 année de bts de bio analyse et contrôle tecnhologie et 3 ans de bac stl donc avec des cour de biologie cellulaire et moléculaire de microbio de chimie et biochimie ... J'ai étudier toute les grandes filières alimentaire ( viande, poissons, lait, fromages, bière...Transformation et conservation des produits) mais pour l'eau et les fruits et légumes bin ya pas eu grand chose même pas un simple paragraphe ( a moins que les médocs me l'on fait oublier... Irronik, j'ai toujours malgré une bonne mémoire)
      le seul souvenir que si on bois de l'eau distillee on peut mourir car les cellule eclates ( mais pas plus de détails ) et que rendre l'eau de mer potable est technologiquement voir formellement impossible . Point. ( point évoquer par un prof d Stbi au cour d'un tp)

      Par contre quand je montre mon. Intérêt pour la biologie végétale, c'est forcement parce que je veux faire pousser du chanvre ou surtout son coussin... Alors que rien de tout ça même si j'adore le chanvre et que j'en est marre qu'il soit soit introuvable ou trop cher en magasin.
      Aie!
      Bon l'essentiel aujourd hui c'est que je vais surement passer dans peu de temps a l'eau distillée et que j'ai trouver un magnifique jardin partagé. Où. L'on passe de très bon moments et où. L'on se régale avec nos recoltes en plus d'y'apprendre de nouvelle choses un peu plus chaques jours .

      Cordialement.
      Emilie.M

      Supprimer
  23. Bonjour,

    Merci pour toutes ces videos. I <3 Barnabé !!!
    J'essaye de réaliser le four à partir du chauffe eau mais j'en suis à plusieurs échecs : l'argile, en séchant, se casse toujours la figure :.( . Une idée pour m'aider ?

    Merci de votre aide, Barnabé président !

    RépondreSupprimer
  24. Re bonjour,

    Si personne ne le réalise avant moi car pour le moment, je n'ai pas le temps, je voudrais réaliser un frigo solaire sans batterie mais à partir d'un frigo du commerce standard donc abordable. L'idée est de le réaliser à partir d'un combinée réfrigérateur congélateur sur le dessus et "d'accumuler du froid" lorsque les panneaux produisent dans le compartiment congélateur ( le congélateur serait supprimé et utilisé comme " stockage, c'est mieux que des batteries plus un onduleur pour refaire du 230V vous ne trouvez pas ? ). Profiter de la stratification de l'air pour que l'air chaud dans le réfrigérateur monte dans le congélateur et soit refroidit avant de redescendre dans le réfrigérateur.... vous me suivez ? Entre la capacité thermique massique du fluide "stockeur" et sa chaleur latente de fusion, on peut stoker de quoi tenir un moment je pense. Le plus dur, c'est de réaliser l'échangeur et je pense qu'on ne peut pas se passer non plus d'une régulation genre Arduino qui piloterait aussi la réfrigération par l'air extérieur ( très pratique l'hiver quand le solaire est faible sur plusieurs jours ).
    Voila, si ce projet inspire l'un d'entre vous, on peut aussi le co-réaliser.
    Ou si Barnabé m'invite cet été qqs jours, on le fait ensemble, chiche ?

    RépondreSupprimer
  25. Bonjour Barnabé, j'ai compilé tes codes et quelques schémas dans un repository github : https://github.com/Thaldos/Chaillot-Barnabe-energie-autrement
    Je le mettrais régulièrement à jour.

    Très bonne continuation à toi

    RépondreSupprimer
  26. merci!por les circuits imprimes je suis preneur avec arduino!

    RépondreSupprimer
  27. salut Barnabé j'aime regarder tai vidéo. surtout ton système arduino pour piloter ton ballon ou éventuellement d'autres appareils malheureusement leletronic et moi sa fait deux .tout sa pour dire que je me suis fabriqué un traker solaire 2000w qui marche pas trop mal

    RépondreSupprimer
